Ahoj! Ako dodávateľ zväzkov rúrok chladiča vzduchu som z prvej ruky videl, ako môže mať usporiadanie týchto zväzkov rúrok v závode obrovský vplyv na celkový výkon chladiča vzduchu. V tomto blogu rozoberiem účinky rôznych usporiadaní zväzkov rúr a prečo je to dôležité pre vašu rastlinu.
Pochopenie zväzkov vzduchových chladičov
Najprv si rýchlo prejdime, čo sú zväzky rúrok chladiča vzduchu. Sú kľúčovou súčasťou vzduchových chladičov, ktoré sa používajú vo všetkých druhoch priemyselných zariadení na ochladzovanie horúcich tekutín. Zväzky rúrok sú tvorené zväzkom rúrok, cez ktoré preteká horúca tekutina a cez rúrky sa fúka vzduch, aby sa odstránilo teplo.

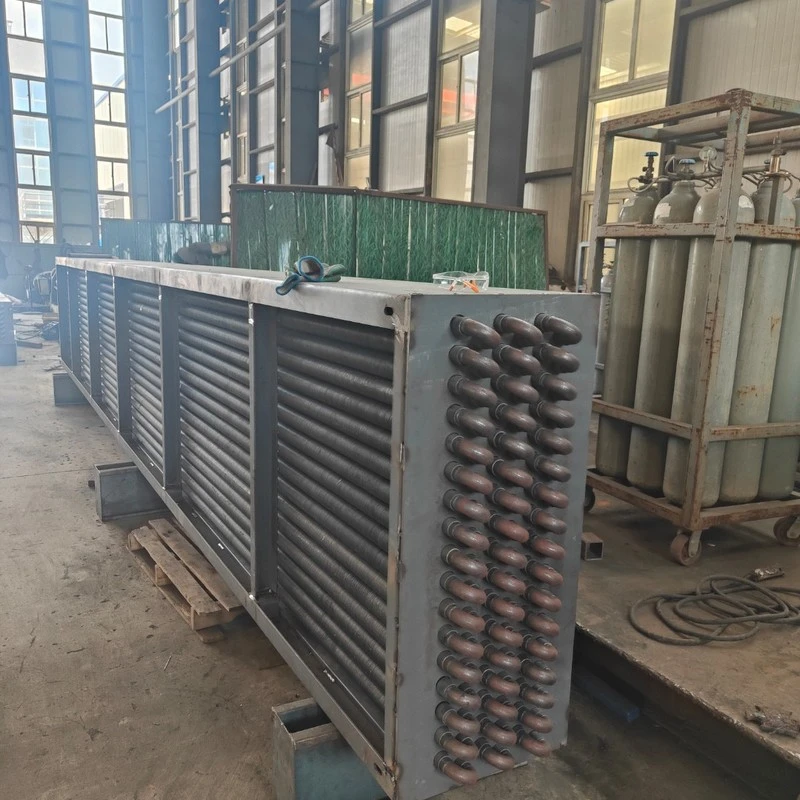

Existujú rôzne typy zväzkov rúr, naprVzduchom chladený hadicový zväzok z nehrdzavejúcej oceleaVzduchom chladený zväzok rúrok z uhlíkovej ocele. Nehrdzavejúce ocele sú skvelé pre korozívne prostredie, zatiaľ čo uhlíková oceľ je cenovo výhodnejšia – efektívnejšia pre menej drsné podmienky.
Vplyv rozloženia zväzku rúrok na prenos tepla
Jedným z najdôležitejších aspektov výkonu vzduchového chladiča je jeho účinnosť prenosu tepla. Rozloženie zväzkov rúr tu zohráva hlavnú úlohu.
In - line Layout
In-line usporiadanie je, keď sú rúrky usporiadané v priamom rade. V tomto usporiadaní môže vzduch relatívne hladko prúdiť cez rúrky. Výhodou je, že zabezpečuje rovnomernejšie prúdenie vzduchu, čo môže v niektorých prípadoch viesť k lepšiemu prenosu tepla. Má to však aj nevýhodu. Keď sa vzduch pohybuje radmi rúrok, môže sa narušiť a vytvoriť oblasti s nízkou rýchlosťou vzduchu. To môže znížiť celkovú účinnosť prenosu tepla, pretože výmena tepla medzi vzduchom a rúrkami závisí od dobrého prúdenia vzduchu.
Rozložené rozloženie
Na druhej strane, rozložené usporiadanie má rúrky usporiadané v cik-cak vzore. Toto usporiadanie núti vzduch prúdiť turbulentnejším spôsobom. Turbulencia je v skutočnosti dobrá vec, pokiaľ ide o prenos tepla. Zvyšuje miešanie vzduchu, čo znamená, že viac vzduchu prichádza do kontaktu s rúrkami. To má za následok vyšší koeficient prestupu tepla a celkovo môže chladič vzduchu prenášať teplo efektívnejšie. Rozložené usporiadanie však tiež vytvára väčší odpor voči prúdeniu vzduchu. To znamená, že možno budete potrebovať výkonnejší ventilátor na pretlačenie vzduchu cez zväzky rúrok.
Pokles tlaku a rozloženie
Pokles tlaku je ďalším rozhodujúcim faktorom výkonu vzduchového chladiča. Pokles tlaku sa týka poklesu tlaku, keď vzduch prúdi cez zväzky rúrok.
Pri in-line usporiadaní je pokles tlaku vo všeobecnosti nižší v porovnaní s rozloženým usporiadaním. Pretože vzduch môže prúdiť hladšie v in-line usporiadaní, je tu menší odpor a tým menší pokles tlaku. To je výhodné, pretože to znamená, že môžete použiť menej výkonný ventilátor, čo môže ušetriť náklady na energiu.
Ako sme však už spomenuli, in-line usporiadanie nemusí byť také efektívne z hľadiska prenosu tepla. Takže je to trochu kompromis. Striedavé usporiadanie s vyššou tlakovou stratou vyžaduje výkonnejší ventilátor. Zlepšený prenos tepla však môže niekedy nahradiť dodatočnú spotrebu energie, najmä v aplikáciách, kde sa vyžaduje vysoko účinné chladenie.
Využitie priestoru
Rozloženie zväzkov rúr ovplyvňuje aj to, koľko miesta zaberajú v závode. In - line usporiadanie je kompaktnejšie v jednom smere. Môže to byť dobrá voľba, ak máte obmedzený priestor v smere kolmom na rady rúrok.
Na druhej strane, rozmiestnené usporiadanie môže zaberať viac miesta v smere rovnobežnom s radmi rúr. Ale môže to byť efektívnejšie z hľadiska využitia dostupného priestoru na prenos tepla. Do danej oblasti môžete umiestniť viac trubíc s odstupňovaným rozložením, čo môže zvýšiť celkovú kapacitu prenosu tepla vzduchového chladiča.
Úvahy o údržbe
Údržba je dôležitým aspektom každého priemyselného zariadenia. Usporiadanie zväzkov rúr môže mať vplyv na to, aké ľahké je udržiavať chladič vzduchu.
V in-line usporiadaní je vo všeobecnosti jednoduchší prístup k jednotlivým rúram na kontrolu a čistenie. Keďže rúrky sú v priamej línii, môžete ľahko dosiahnuť každú z nich. To môže ušetriť čas a námahu pri údržbe.
V rozloženom usporiadaní môže byť prístup k jednotlivým rúram o niečo zložitejší. Cik-cak usporiadanie môže sťažiť prístup k rúram, najmä vo vnútorných radoch. Ak je však menej pravdepodobné, že sa rúrky zašpinia alebo poškodia, nemusí to byť veľký problém.
Výber správneho rozloženia pre váš závod
Ako sa teda rozhodnete, ktoré usporiadanie je pre vašu rastlinu najlepšie? No závisí to od viacerých faktorov.
Ak pracujete v prostredí, kde sú náklady na energiu hlavným problémom a požiadavky na prenos tepla nie sú extrémne vysoké, in-line usporiadanie môže byť dobrou voľbou. Ponúka nižší pokles tlaku a jednoduchšiu údržbu.
Na druhej strane, ak potrebujete vysokoúčinný vzduchový chladič a náklady na energiu vás menej znepokojujú, rozložené usporiadanie by mohlo byť tou správnou cestou. Poskytuje lepší prenos tepla, aj keď má vyššiu tlakovú stratu a môže byť trochu náročnejšia na údržbu.
Záver
Záverom možno povedať, že usporiadanie zväzkov rúrok chladiča vzduchu v závode má významný vplyv na jeho výkon. Či už ide o účinnosť prenosu tepla, pokles tlaku, využitie priestoru alebo údržbu, každé usporiadanie má svoje pre a proti. Ako dodávateľ zväzkov rúrok chladiča vzduchu som tu, aby som vám pomohol urobiť správnu voľbu pre vaše špecifické potreby.
Ak máte záujem dozvedieť sa viac o našejVzduchom chladený hadicový zväzok z nehrdzavejúcej ocelealeboVzduchom chladený zväzok rúrok z uhlíkovej ocele, alebo ak chcete prediskutovať najlepšie usporiadanie pre vašu rastlinu, neváhajte nás osloviť. Môžeme sa podrobne porozprávať o vašich požiadavkách a nájsť pre vás ideálne riešenie.
Referencie
- Incropera, FP, DeWitt, DP, Bergman, TL a Lavine, AS (2007). Základy prenosu tepla a hmoty. John Wiley & Sons.
- Kakaç, S., & Liu, H. (2002). Výmenníky tepla: výber, hodnotenie a tepelný dizajn. CRC Press.
